مولتی فانکشن مدل YB5140DM

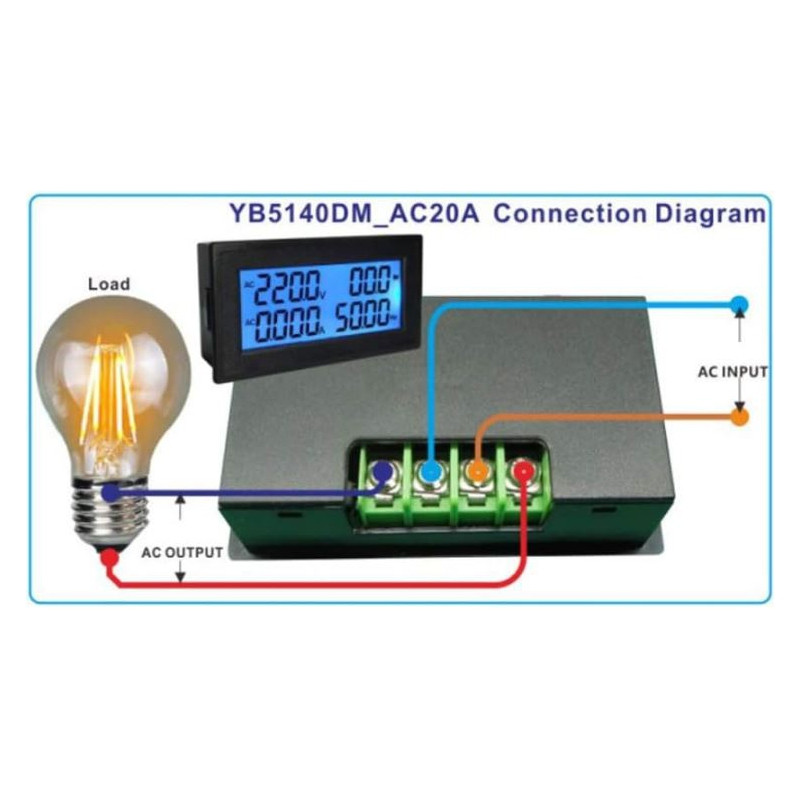

این مولتی فانکشن در واقع یک رو پنلی چند منظوره می باشد که با دارا بودن یک نمایشگر 2.5 اینچی با بک لایت آبی قابلیت سنجش پارامترهای الکتریکی را دارا می باشد. مولتی فانکشن روپنلی دیجیتالی قابلیت سنجش و اندازه گیری ولتاژ AC / جریان / توان / فرکانس / ضریب توان می‌باشد . از مشخصات آن میتوان به محدوده اندازه گیری ولتاژ: 0 الی 220 ولت AC-محدوده اندازه گیری جریان: حداکثر 20 آمپر-محدوده اندازه گیری توان: 0 الی 9999 کیلو وات ساعت-دقت اندازه گیری: 0.5% ± 2 رقم-اندازه گیری: حدود 2 بار در ثانیه-رابط ورودی/خروجی: دارای ترمینال جریان بالا 20 آمپر-فرکانس: 45.00 الی 65.00 هرتز-نشانگر ضریب توان : 0.000 الی 1.000-دارای نمایشگر 2.5 اینچی با بک لایت آبی -دمای عملیاتی: 10- الی 50+ درجه سانتی گراد -رطوبت کاری: 10 تا 80 درصد (بدون میعان)-فشار کاری: 80 الی 106 کیلو پاسکال اشاره کرد. باید به نحوه اتصالات دقت نمایید. هنگامی که ولتاژ کمتر از 100 ولت است، دقت0.01 ولت است. هنگامی که ولتاژ بیشتر از 100 ولت است، دقت 0.1 ولت است. با قطع برق تنظیمات ریست می شود. دقت شود از این مولتی فانکشن فقط می توان برای اندازه گیری مدار موج سینوسی 45 الی 60 هرتز استفاده کرد، استفاده برای اندازه گیری موج مربعی یا خروجی اینورتر آسیب خواهد دید. این مولتی فانکشن مقدار RMS را نشان می دهد. 1- دو ترمینال وسط برای متصل کردن فاز و نول می باشد و دو ترمینال کناری برای اتصال مصرف کننده میباشد. 2- طبق سیم بندی موجود در توضیحات منبع و مصرف کننده را به مولتی فانکشن متصل کنید. 3- در داخل قاب دو عدد شستی کوچک با نام های mode و set موجود می باشد . کلید mode با هر بار فشار دادن، حالت نمایش را تغییر می یابد: فقط نمایش فرکانس (Hz) فقط نمایشگر ضریب توان(PF) فقط نمایشگر انرژی(کیلووات ساعت) نمایش چرخه (PF) یا (Hz) نمایش چرخه (PF) یا (kWh) نمایش چرخه ( هرتز) یا (کیلووات ساعت) نمایش چرخه (هرتز)، (PF) یا (کیلووات ساعت) آن را طولانی فشار دهید، وارد حالت تنظیمات شوید یا تأیید کنید. کلید SET هر بار که آن را فشار دهید، می توانید روشنایی نور پس زمینه را تغییر دهید: نور زیاد، نور کم، بدون نور. حالت تنظیم: با هر بار فشار دادن، این مقدار تغییر پیدا میکند. اگر به مدت طولانی فشار دهید، تنظیمات لغو و از خارج می شوید.
