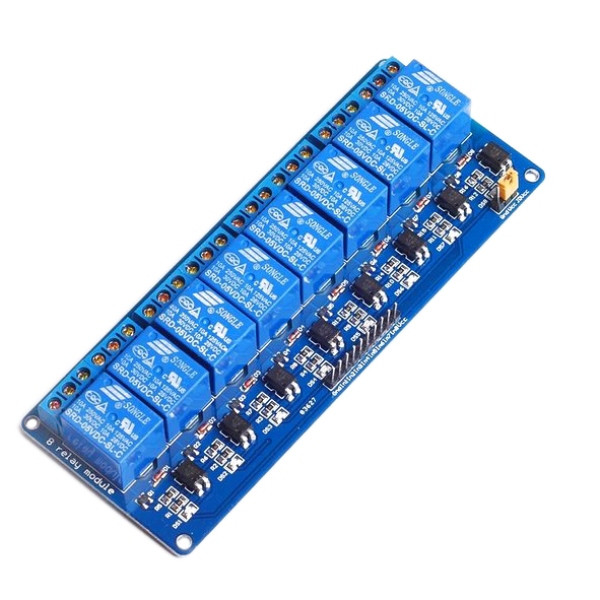

ماژول رله مدل R8-5V

رله یک قطعه مکانیکی است که از یک سیم پیچ و یک صفحه فلزی تشکیل شده است. با اعمال ولتاژ و جریان پایین به قسمت سیم پیچ رله، سیم پیچ یا هسته به آهن­ربا تبدیل می شود و صفحه فلزی را به خود جذب می کند در این حالت رله می تواند با ولتاژ و جریان پایین، ولتاژ و جریان بسیار بیشتری را کنترل کند. ماژول رله 8 کاناله 5 ولت دارای 8 ورودی ایزوله و مجزا است که این ویژگی باعث شده این محصول بسیار پرکاربرد باشد. از طریق این ماژول رله می‌توان به طور مستقیم به میکروکنترلر‌هایی از قبیل برد آردوینو، AVR، ARM، PLC و غیره متصل شده و به سادگی آن‌ها را کنترل کرد. از آنجایی که جریان خروجی آی سی و میکرو کنترلرها بسیار محدود و ضعیف است، می توانید برای کنترل سایر لوازم برقی و الکترونیکی از این ماژول استفاده کنید. LED های قرار گرفته بر روی ماژول زمانی که رله متصل است روشن می شوند. ولتاژ کاری این ماژول 5 ولت است که مناسب استفاده در بردهای آردوینو و سایر میکروکنترلرها می باشد. در کنار رله یک LED نیز در نظر گرفته شده که وضعیت فعال یا غیرفعال بودن رله را نشان می دهد. هر رله حداکثر 250 ولت 10 آمپر در ولتاژ AC و در ولتاژ DC توانایی کنترل حداکثر 30 ولت 10آمپر را دارد. این ماژول بصورت Active Low است به این معنی که برای فعال کردن رله باید پین میکرو 0 و برای غیر فعال کردن باید 1 شود.
