کلید شستی استارت استپ اشنایدر مدل Harmony XB4-BL845

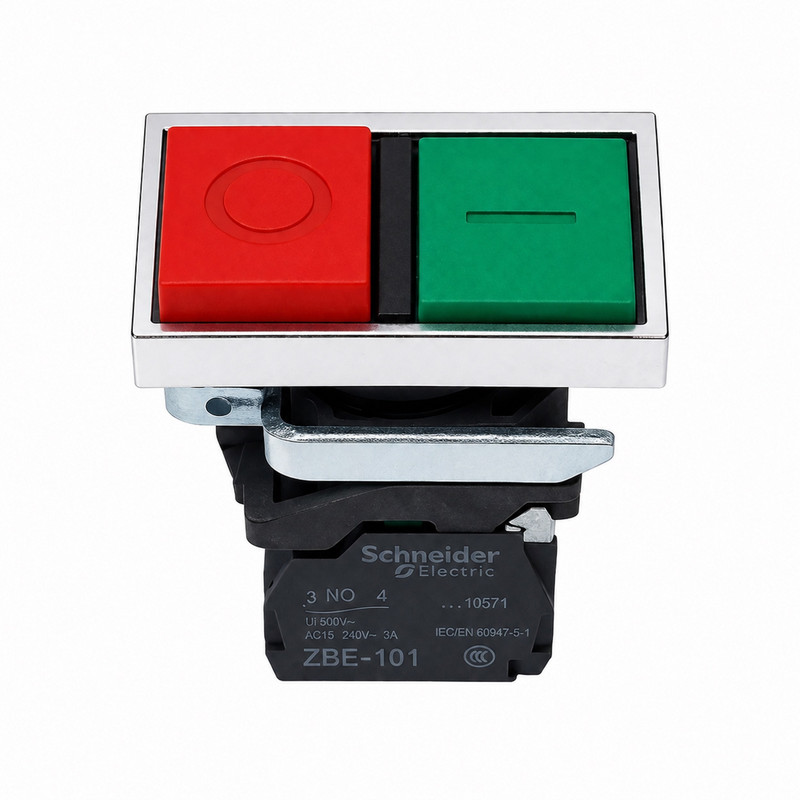

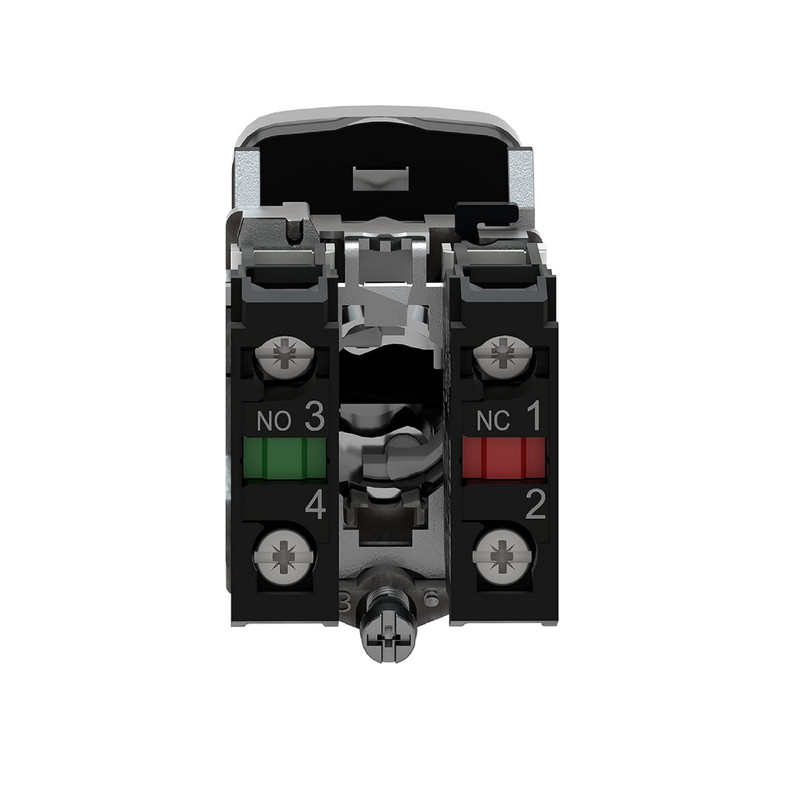

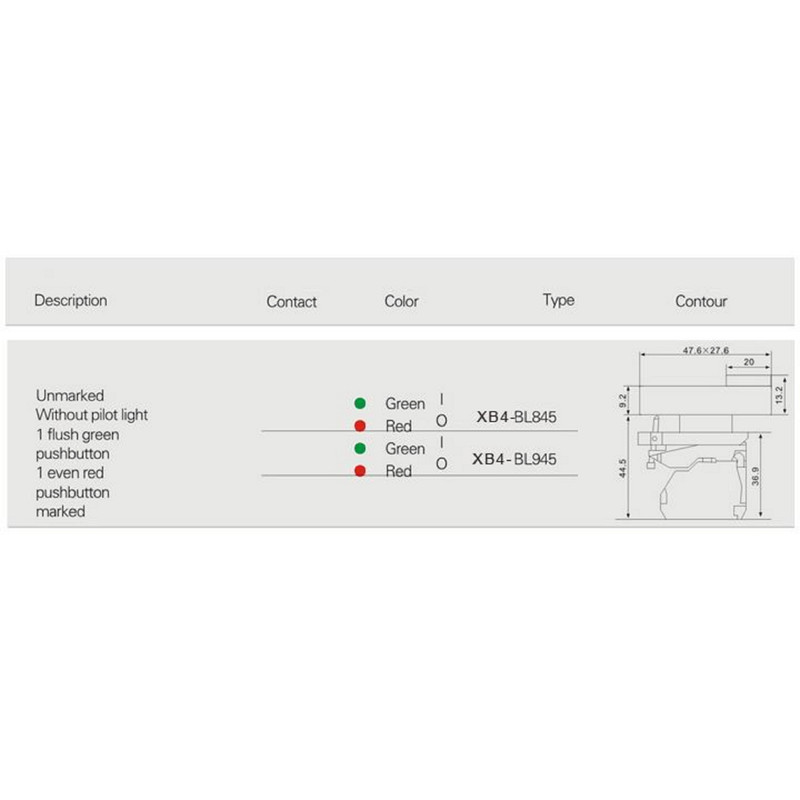

پوش باتن یا استپ استارت دوبل مدل Harmony XB4-BL845 برند اشنایدر از جمله تجهیزات فرمان پر کاربرد در تابلوهای برق و برق صنعتی می باشد که بر روی پنل تابلوی برق صنعتی نصب می گردد. از این شاسی دوبل به منظور قطع و وصل یا جداسازی و برقراری اتصال در مدار به صورت دستی استفاده می شود. پوش باتن دوبل اشنایدر Harmony XB4-BL845 دارای یک کانتکت بسته NC و یک کانتکت باز NO است و دارای بدنه فلزی مقاوم جهت استفاده در محیط های صنعتی می باشد. رنگ سبز ' I ' برای وصل کردن مدار است و به آن استارت می گویند. رنگ قرمز ' O ' برای قطع کردن مدار است و به آن استپ می گویند. پوش باتن استپ استارت Harmony XB4-BL845 از نوع فشاری و دارای دو دکمه به شکل مستطیل است که قطر آنها 22mm می باشد. اشنایدر Harmony XB4-BL845 یک کلید فشاری دو سره با یک دکمه سبز همسطح و یک دکمه قرمز برجسته است که برای کاربردهای کنترلی مختلف طراحی شده است. این کلید فشاری بخشی از سری XB4 است و با قاب کروم اندود و بدنه ساخته شده از زاماک عرضه می‌شود که دوام آن را تضمین می‌کند. این کلید مستطیلی شکل است و ابعاد آن ۲۲ میلی‌متر قطر، ۴۷ میلی‌متر ارتفاع، ۵۷ میلی‌متر عمق و ۳۰ میلی‌متر عرض است. Harmony XB4-BL845 برای ولتاژ ضربه ۶ کیلوولت طراحی شده و در فرکانس شبکه ۵۰/۶۰ هرتز کار می‌کند. این کلید دارای درجه حفاظت IP66، NEMA 4X و NEMA 13 است که آن را برای محیط‌های سخت مناسب می‌کند. دوام مکانیکی این کلید فشاری ۱،۰۰۰،۰۰۰ بار کارکرد بدون بار و دوام الکتریکی ۱،۰۰۰،۰۰۰ بار کارکرد با بار است. این دستگاه دارای یک کنتاکت کمکی نرمال باز (NO) برای دکمه بالایی و یک کنتاکت کمکی نرمال بسته (NC) برای دکمه پایینی است که از ولتاژ تغذیه 24 ولت AC/DC پشتیبانی می‌کند. جریان نامی مدار کنترل 10 آمپر در 120 ولت AC (AC-15)، 6 آمپر در 240 ولت AC (AC-15)، 3 آمپر در 600 ولت AC (AC-15)، 1.2 آمپر در 125 ولت DC (DC-13)، 0.55 آمپر در 250 ولت DC (DC-13) و 0.27 آمپر در 600 ولت DC (DC-13) با حداقل 0.1 آمپر است. این دستگاه شامل حفاظت اتصال کوتاه توسط یک فیوز کارتریج 10 آمپر gG است و دارای ترمینال‌های پیچی برای اتصالات ایمن است. نیروی عملیاتی مورد نیاز 3.8 نیوتن است و از حالت عملیاتی فنری برگشتی (ضربه‌ای/لحظه‌ای) برای کنترل کارآمد استفاده می‌کند.
