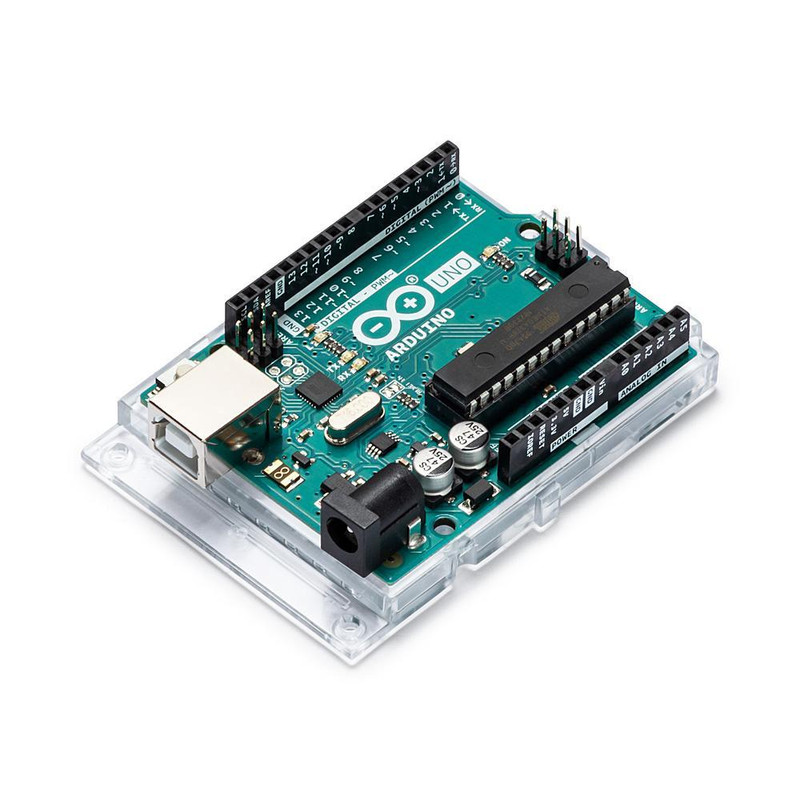

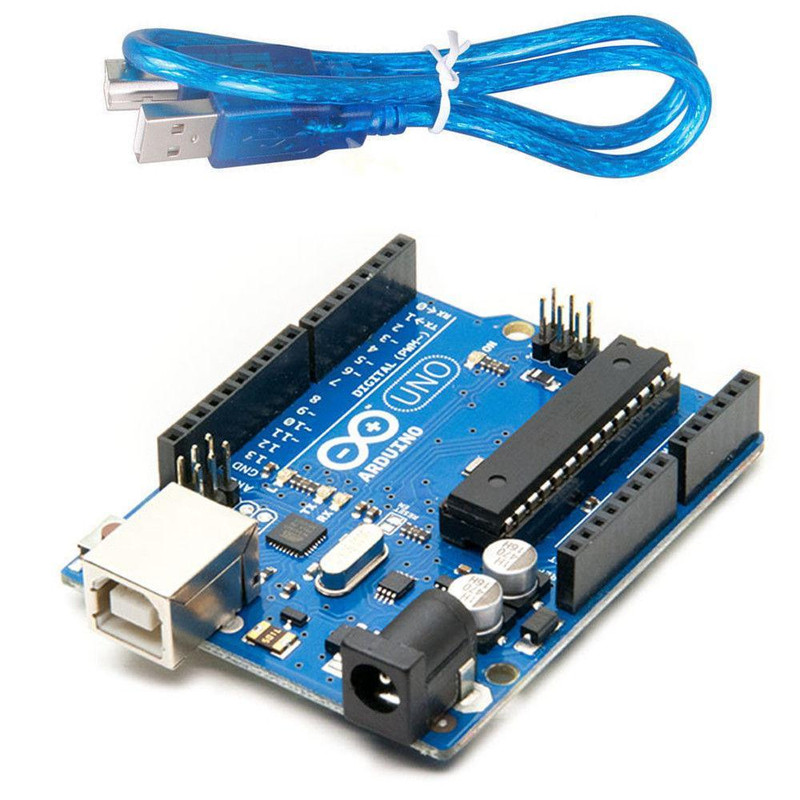

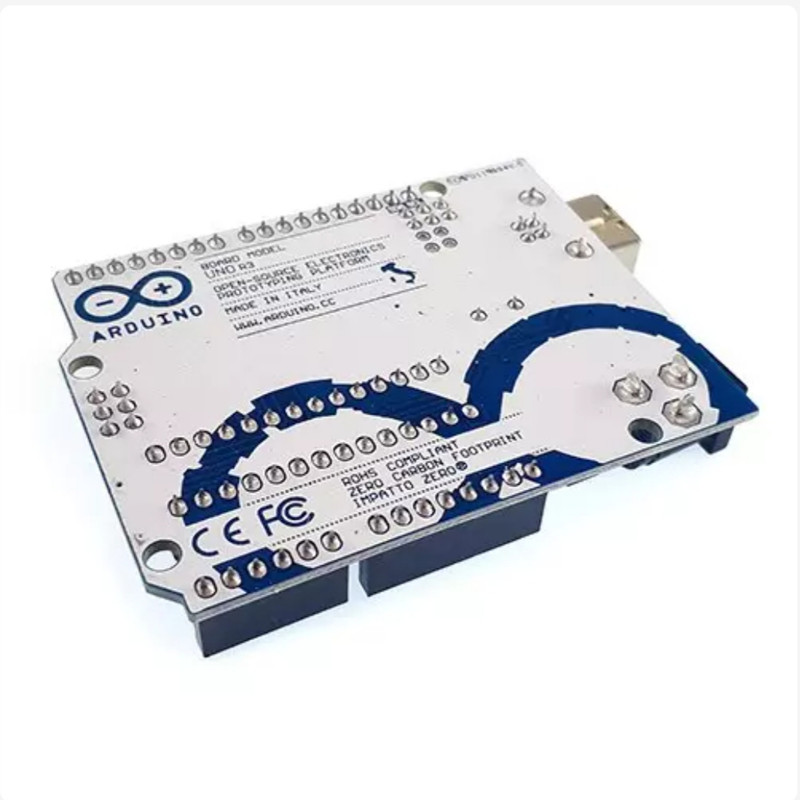

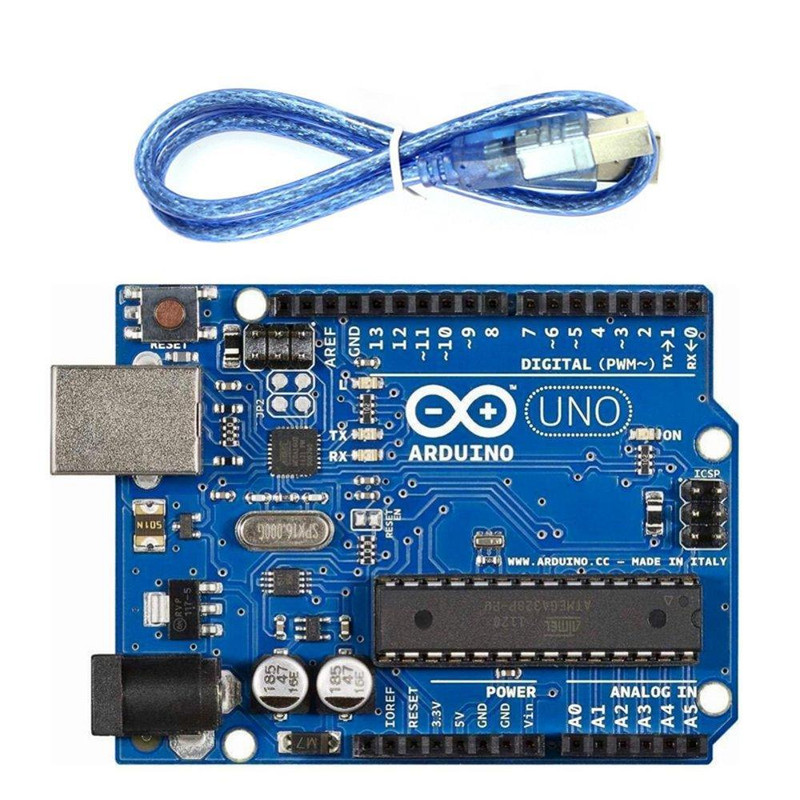

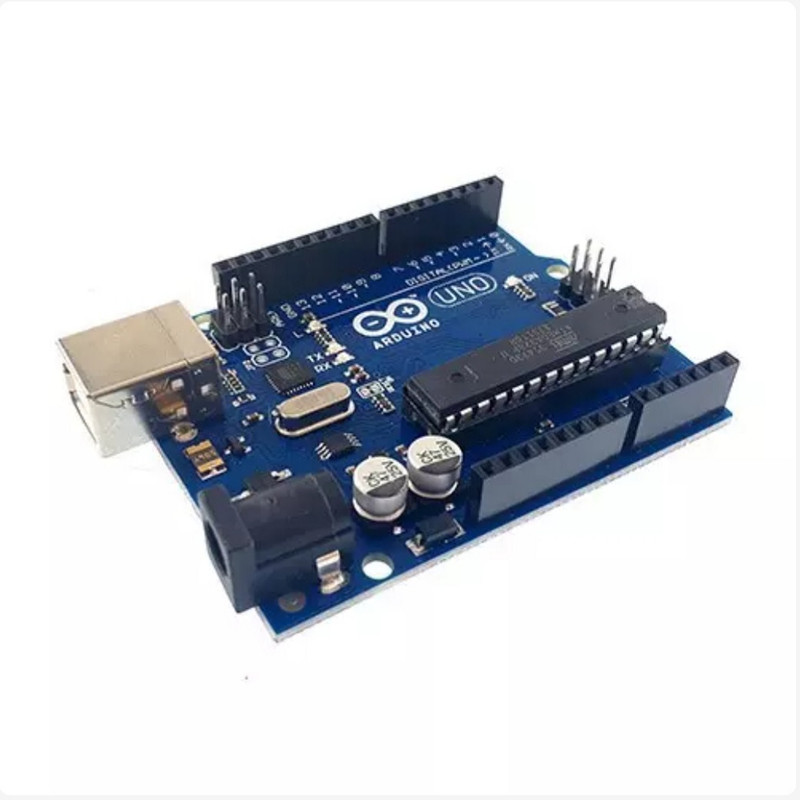

برد آردوینو مدل UNO R3 Atmega328 - DIP بسته 4 عددی

ماژول آردوینو UNO R3 بر پایه میکرو کنترلرmega328 طراحی شده است و دارای امکانات زیر است: 1- 14 پین ورودی/خروجی دیجیتال (که 6 پین آنرا می توان برای pwm استفاده کرد) 2- یک ورودی برای نوسان ساز 16 مگاهرتزی 3- ورودی کانکتور USB 4- ورودی جک آداپتور برای تغذیه 5- یک پین هدر ICSP 6- کلید ریست است. این برد تمام امکانات لازم برای اتصال ساده و راحت با کانکتور USB به کامپیوتر را دارد و همچنین برای روشن کردن آن نیز می‌توانید از آداپتور یا باتری های DC استفاده کنید. یکی از تفاوت‌های این برد در این است که بر خلاف بردهای دیگر از FTDI USB-to-serial جهت اتصال USB آن استفاده نشده و برای این منظور از میکرو کنترلر Atmega16U2 به عنوان مبدل USB-to-serial استفاده شده است. محدوده ولتاژ کاری این برد 6 تا 20 ولت است که البته با کمتر از 6 ولت هم کار می‌کند ولی ناپایدار است . در صورتی‌که بیشتر از 12 ولت باشد امکان گرم شدن بیش از حد و آسیب دیدن مدار وجود دارد. لذا بازه پیشنهادی ولتاژ تغذیه 7 تا 12 ولت است . در مورد حافظه آردوینو UNO با توجه به میکرو کنترلر ATmega328 که دارای 32 کیلو بایت حافظه است میتوانید از 2 کیلوبایت SRAM و 1 کیلو بایت EEPROM نیز استفاده کنید. در کل شما تنها از 0.5 کیلو بایت آن نمی‌توانید استفاده کنید چرا که برای بارگذاری بوت آن استفاده میشود. برروی برد ال ای دی های ارسال دیتاTx و دریافت دیتاRx وجود دارد که هنگام تبادل دیتا بصورت فلش روشن و خاموش می‌شوند. در مورد درایور ها شما نیاز به درایور خاصی ندارید و کافیست تنها از درایور استاندارد '16U2 firmwareاستفاده کنید . البته در صورتیکه سیستم عامل شما ویندوز است فایل a.inf را نیز نیاز دارید. این محصول اپن سورس (open source) بوده و برای ساخت انواع پروژه های آزمایشی و آموزشی و کنترلی و قابل برنامه ریزی استفاده فراوان دارد.
