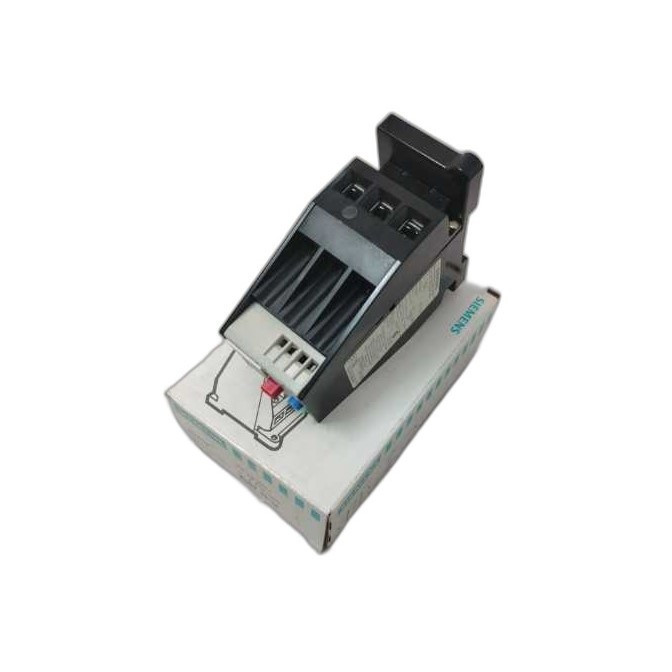

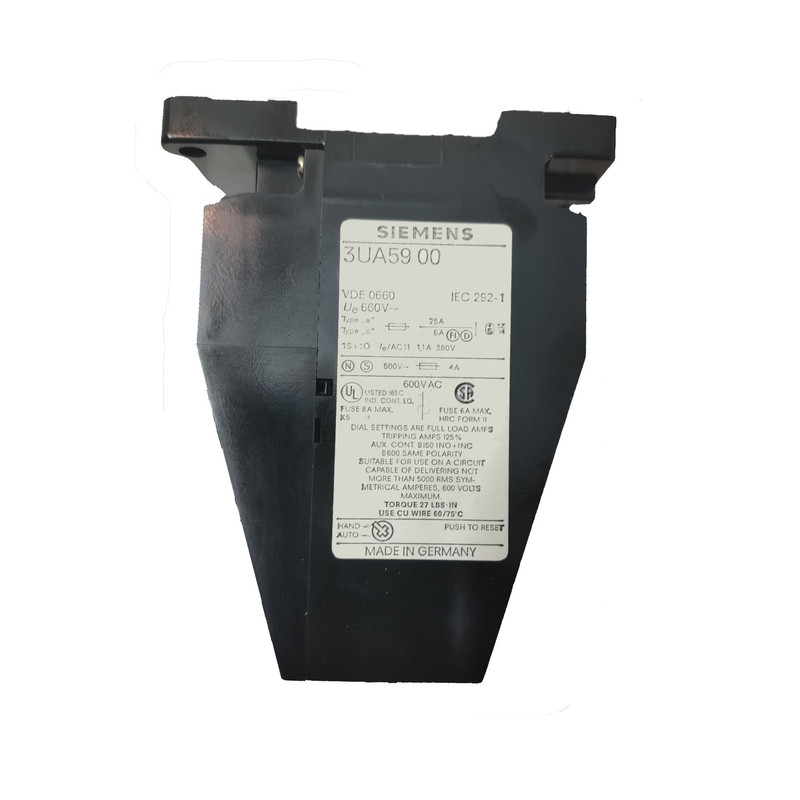

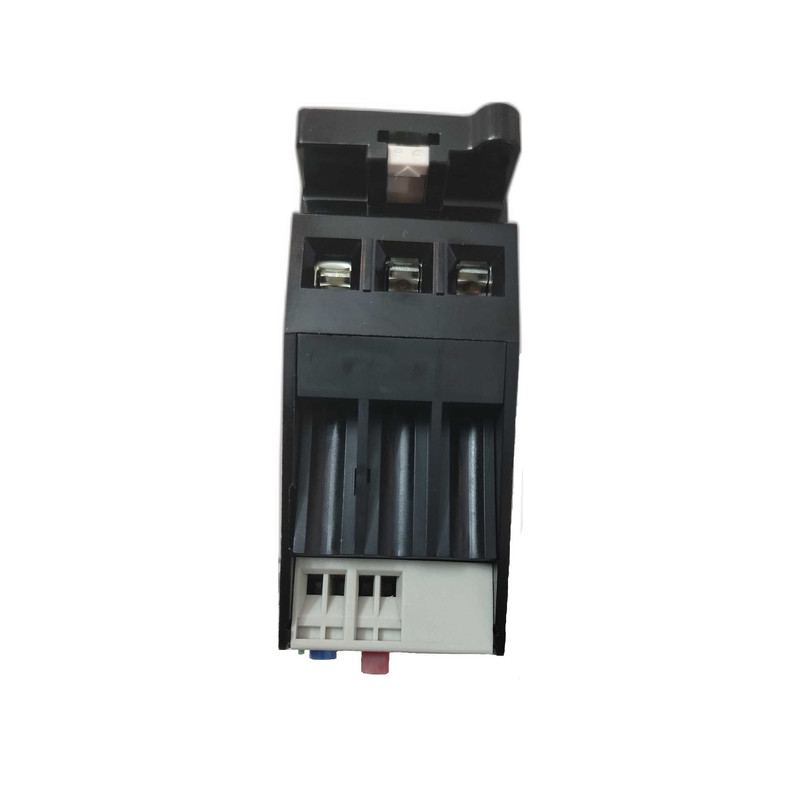

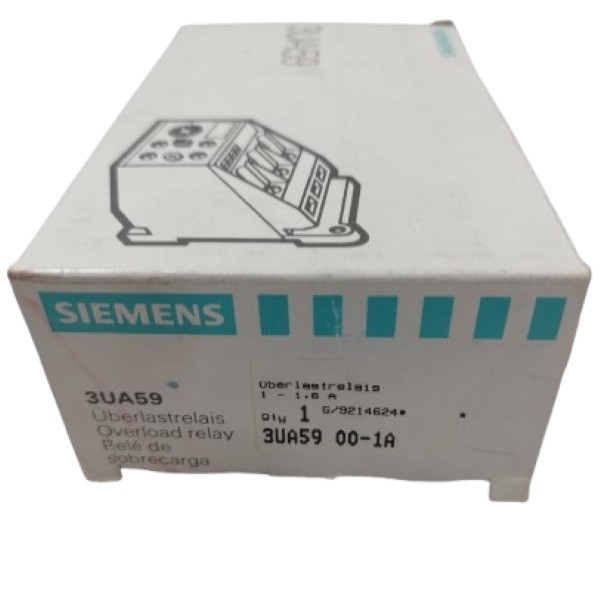

رله بیمتال زیمنس مدل 3UA59 00-1A

رله حرارتی زیمنس مدل 3UA59 00-1A یک محافظ مطمئن برای موتورهای الکتریکی است که در کنار کنتاکتورها نصب می‌شود و از موتور در برابر اضافه بار و کاهش یا قطع شدن یک فاز محافظت می‌کند. این مدل با محدوده جریان قابل تنظیم ۱ تا ۱.۶ آمپر طراحی شده و برای مدارهای AC با فرکانس ۵۰ یا ۶۰ هرتز مناسب است. رله مذکور از کلاس حفاظتی Class 10A برخوردار است، به این معنی که در هنگام عبور جریان تنظیمی، مدار را در مدت ۲ تا ۱۰ ثانیه قطع می‌کند تا از سوختن سیم‌پیچ‌های موتور جلوگیری شود. از جمله ویژگی‌های کاربردی آن می‌توان به جبران خودکار دمای محیط، قابلیت ریست دستی یا اتوماتیک، دکمه تست برای بررسی سلامت و نشانگر واضح وضعیت قطع (Trip) اشاره کرد. نصب این قطعه به دو روش، به صورت پیچی روی بدنه تابلو یا روی ریل استاندارد DIN انجام می‌شود و دارای یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) برای اتصال به مدار فرمان و اعلام هشدار است.
