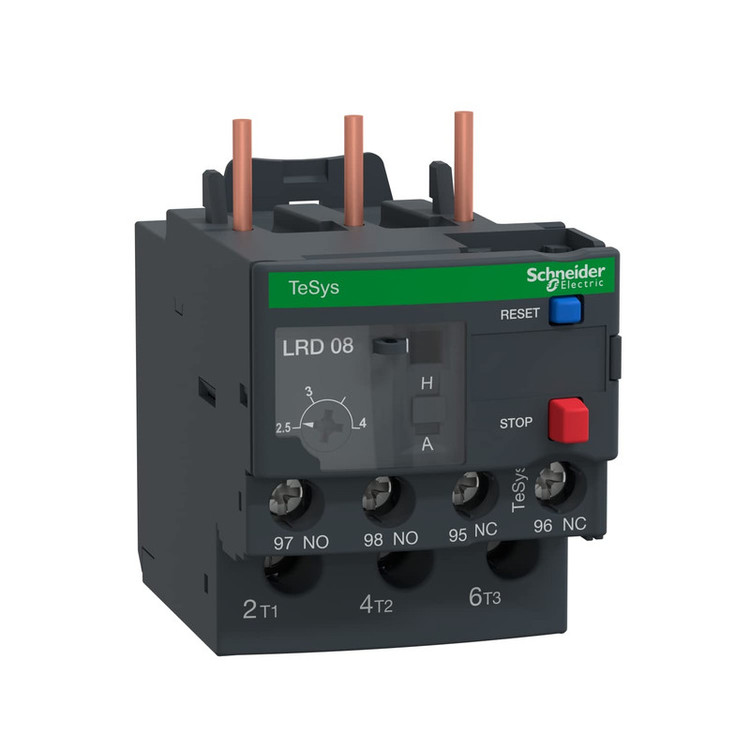

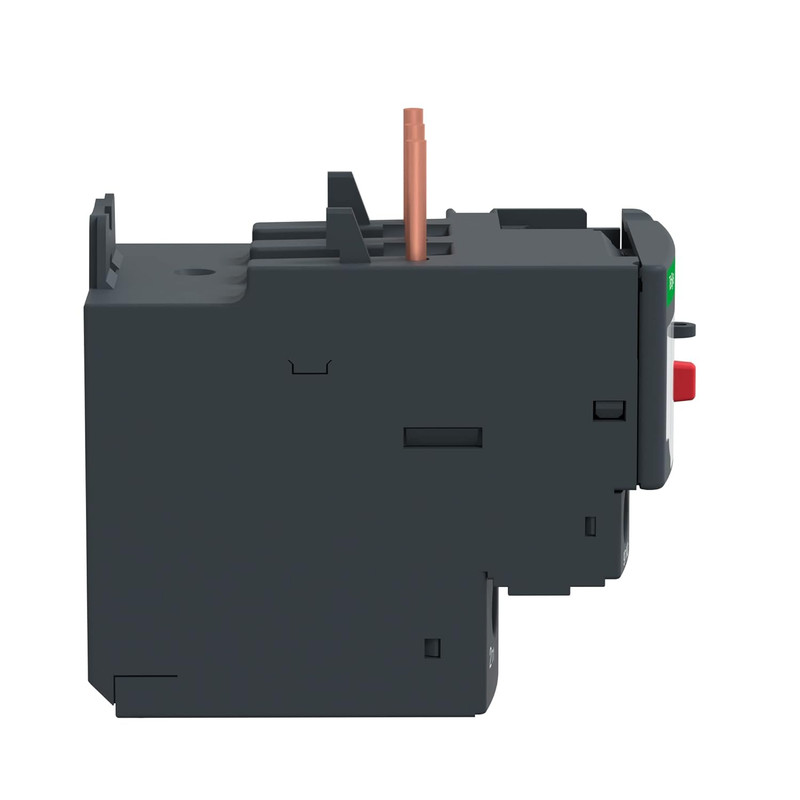

بی متال 2.5 تا 4 آمپر اشنایدر مدل LRD08

بی‌متال اشنایدر LRD08، رله حرارتی TeSys LRD اضافه بار 4 آمپر 690 ولت AC/DC است که در محدوده تنظیم جریان حرارتی 2.5-4 آمپر با کلاس تریپ 10 برای حفاظت از موتورهای 3 فاز 1.1-1.5 کیلووات در 400 ولت استفاده می‌شود. این محصول را می‌توان در شبکه‌های تا فرکانس 400 هرتز استفاده کرد. بی متال اشنایدر مجهز به سیستم تشخیص قطع فاز می‌باشد. حساسیت قطع فاز در این بی‌متال برابر با 130 درصد Ir در دو فاز و در فاز دیگر برابر با 0 و آستانه عملکرد و قطع این بیمتال برای اضافه برابر با 1.14 جریان نامی با 0.06 اختلاف است. در این محصول می توان با یک ولوم قابل تنظیم، رنج جریان را انتخاب کرد که هم با حالت دستی و هم اتوماتیک قابل تنظیم است. هم چنین بی متال اشنایدر به یک دکمه‌ی تریپ مجهز شده که با آن می توان عملکرد صحیح دستگاه را تست کرد. به علاوه در این ‌بی‌متال کلیدهای ریسِت (آبی) و استوپ (قرمز)، نشانگر وضعیت بی متال و 2 کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است. دکمه‌ها و پیچ‌های تنظیمی با یک محفظه‌ی شفاف شیشه‌ای محافظت می‌شوند. بیمتال اشنایدر با ترمینال‌های پیچی مستقیم به ترمینال‌های پایین کنتاکتورهای 3 پل LC1D09-D38 متصل می شود. می‌توان این بی‌متال را جدا از کنتاکتور هم نصب کرد، که در این صورت باید ار بلوک ترمینال LAD7B106 استفاده کرد و با کمک DIN ریل یا ترمینال پیچی روی تابلو نصب می‌شود. بی‌متال اشنایدر در دمای 20 - تا 60 درجه سانتی گراد به خوبی کار می کند و درجه حفاظت آن IP20 است. ولتاژ عایق نامی برای این محصول طبق استاندارد IEC 60947-4-1 برابر با 690 ولت و ولتاژ ضربه نامی برابر با 6000 ولت است. فیوزهای سازگار با این بیمتال، فیوز 4 آمپر نوع gG و 4 آمپر نوع BS برای مدارهای فرمان است. جریان مجاز برای این بیمتال در مدارهای فرمان طبق استاندارد AC-15 در ولتاژ 120 ولت برابر با 3 آمپر و طبق استاندارد DC-13 در ولتاژ 125 ولت برابر با 0.22 آمپر است. مقاومت مکانیکی این قطعه در برابر لرزش برابر 6Gn طبق استاندارد IEC 60068-2-6 و در برابر شوک طبق استاندارد IEC 60068-2-7 برابر با 15Gn برای 11 میلی ثانیه است.
