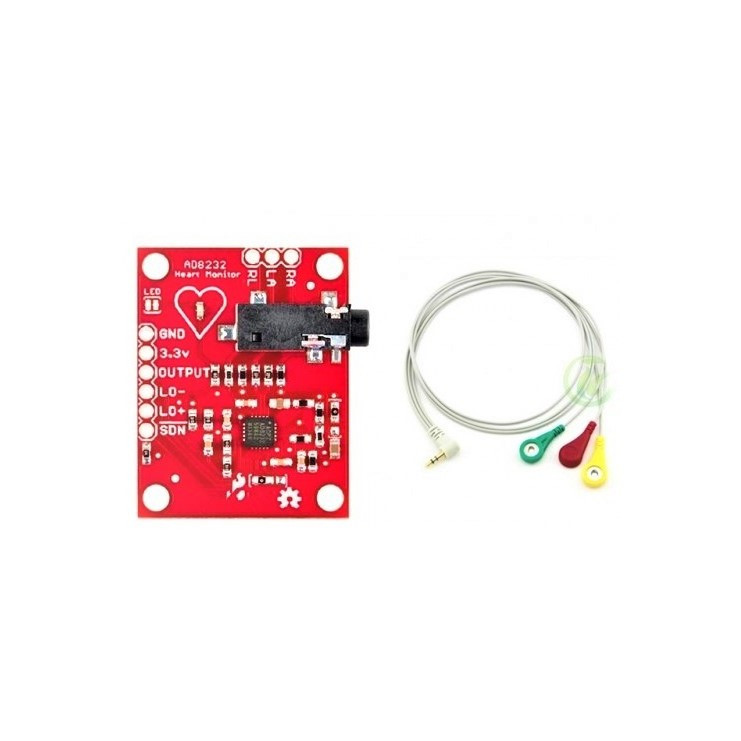

ماژول سنسور قلب و الکتروکاردیوگرافی مدل AD8232

AD8232 یک بلوک سیگنال یکپارچه برای ECG و دیگر برنامه‌های اندازه‌گیری می‌باشد. این سنسور برای تقویت و فیلتر سیگنال‌های کوچک در وجود شرایط نویز بکار می‌رود.این طراحی برای یک مبدل آنالوگ به دیجیتال با توان بسیار کم و یا یک میکروکنترلر برای بدست آوردن آسان سیگنال خروجی استفاده می‌شود. این فیلتر با تجهیزات تقویت کننده به سختی کوپله شده تا افزایش گین و فیلترینگ high-pass در سیگنال را فراهم سازد ،در نتیجه باعث صرفه جویی در فضا و هزینه می‌شود. کاربر می‌تواند فرکانس قطع همه فیلترها را با توجه به انواع عملیات انتخاب کند. AD8232 در بسته‌های 4mmx4mm,20-Lead LFCSP موجود می‌باشد. عملکرد تجهیز مخصوص بازه 0-70 درجه سانتیگراد می‌باشد و در بازه -40 – 85 درجه سانتیگراد عملیاتی است. مشخصات منبع جریان پایین :170میکروآمپر پکیربندی دو یا سه الکترود گین سیگنال بالا (G=100) فیلتر بالا گذر دو قطبی قابل تنظیم فیلتر پایین گذر سه قطبی قابل تنظیم با گین قابل تنظیم ولتاژ کاری :3.5 - 2 ولت کاربردهامانیتور کردن ضربان قلب و تناسب اندام ECG قابل حملبررسی وضعیت سلامت از راه دورلوازم جانبی بازی
