ماژول آمپلی فایر بلوتوثی مدل 50w_x2 کد Tpa3116d2_usb_bt

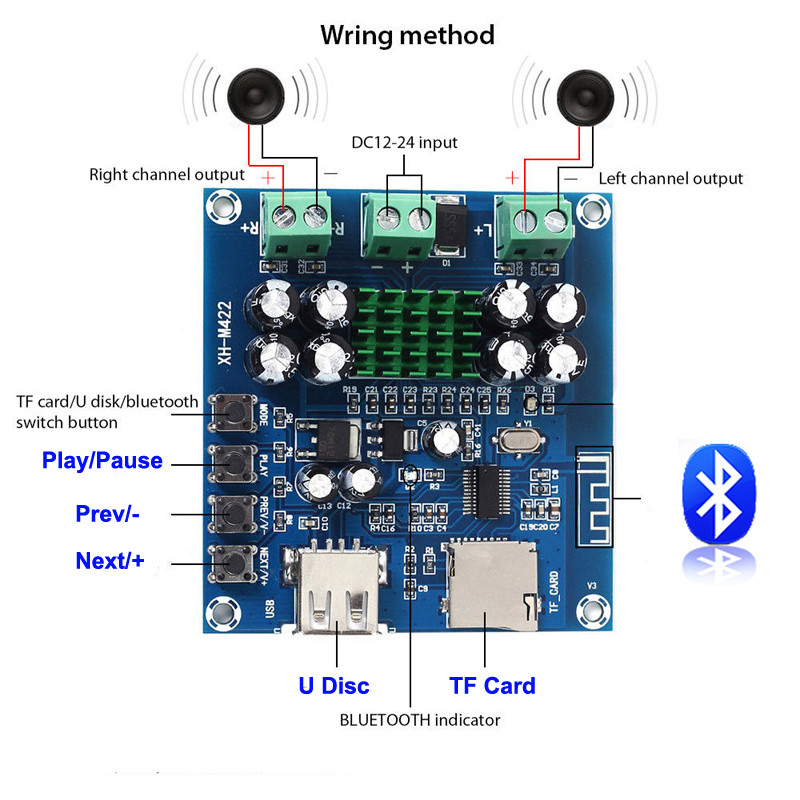

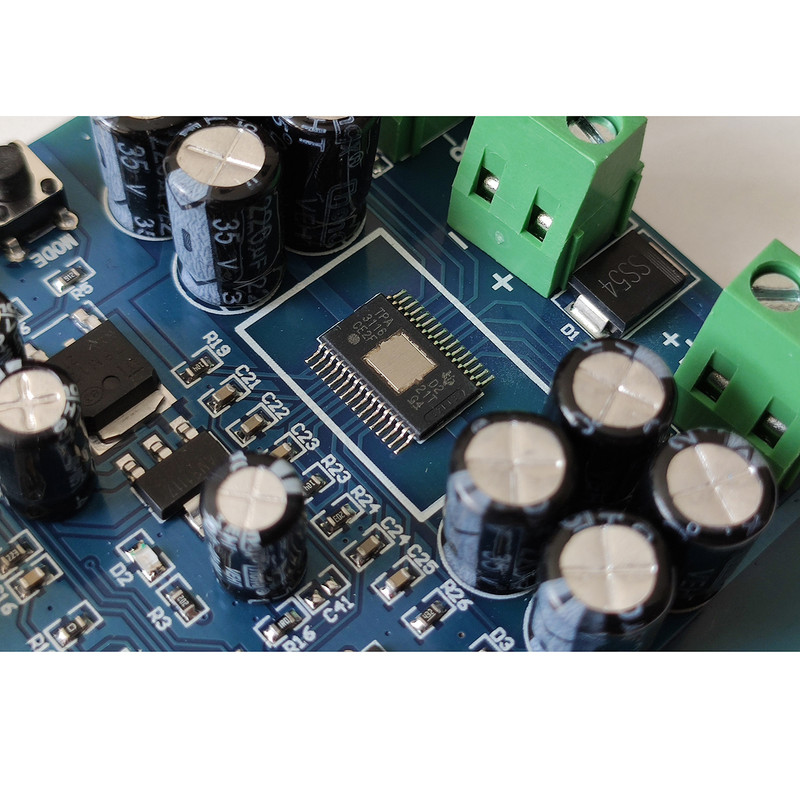

کاربرد ماژول‌های آمپلی فایر دریافت صدا از منبع، تقویت آن و انتقال به اسپیکر (باند) برای پخش است. این محصول، یک ماژول آمپلی فایر استریوی قدرتمند، دارای ورودی بلوتوث، یو اس بی و میکرو اس دی و با حداکثر توان 50 وات برای هر اسپیکر می‌باشد. خروجی صدای ماژول از طریق ترمینال بوده و دارای 4 عدد دکمه‌ برای برای کنترل حجم صدا، pause/play، تعویض ترک و تغییر حالت (بلوتوث، یو اس بی، میکرو اس دی) است. آی سی استفاده شده در این ماژول، TPA3116D2 بوده که یکی از مدل‌های معروف و شناخته شده می‌باشد. همان طور که در تصاویر قابل مشاهده است، نسخه‌ی اصلی روی ماژول نصب شده که دارای 32 پایه بوده و دارای قسمت فلزی برای انتقال بهتر حرارت به هیت سینک می‌باشد. مزیت این آی سی، کیفیت صدای عالی و توان RMS صد وات واقعی (50 وات برای هر خروجی) است. ویژگی‌های ذکر شده، این ماژول آمپلی فایر را به محصولی خاص در نوع خود تبدیل می‌کند. به صورتی که تنها با اتصال تغذیه و اتصال دو عدد اسپیکر 50 وات به آن، می‌توان یک اسپیکر بی‌سیم استریو و قدرتمند ساخت. توجه داشته باشید که این ماژول فاقد ورودی سیمی یا AUX برای صداست. ولتاژ مورد نیاز برای تغذیه‌ی ماژول، 12 الی 24 ولت DC می‌باشد. توصیه می‌شود که ولتاژ تغذیه با توجه به امپدانس اسپیکرهای استفاده شده انتخاب شود. بهتر است در صورت استفاده از اسپیکر 4 اهم، ولتاژ 12 و در صورت استفاده از اسپیکر 8 اهم، ولتاژ 24 ولت را برای تغذیه به کار ببرید. جریان مورد نیاز این ماژول حداقل 5 آمپر می‌باشد. در صورت تغذیه با جریان کمتر، ممکن است در ولوم بالا کیفیت صدا کاهش یابد یا ماژول ریست شود. این ماژول دارای راهنمای صوتی با زبان انگلیسی می‌باشد که وضعیت پخش (بلوتوث، یو اس بی یا میکرو اس دی) را اعلام می‌کند. لطفا از اتصال کوتاه خروجی‌های صدا و بریج کردن (پل زدن) جهت استفاده به صورت مونو خودداری نمایید. زیرا پایه‌های گراند (زمین) صدا یکی نیستند و موجب صدمه به آی سی خواهد شد. همچنین بهتر است برای جلوگیری از اتصال پایه‌های بیرون زده از پشت ماژول، از اسپیسر (Spacer) برای فاصله گرفتن برد از محل نصب استفاده نمایید. از جمله موارد کاربرد می‌توان به ساخت سیستم پخش خانگی، ساخت اسپیکر پرتابل استریو، استفاده به عنوان پخش اتومبیل و ... اشاره کرد.
